Pourquoi l’impression 3D SLS change la façon de concevoir des pièces techniques

Quand on compare une pièce technique usinée à son équivalent produit par frittage laser, la différence ne saute pas aux yeux sur la surface. Elle se lit dans le fichier CAO : canaux internes courbes, parois d’épaisseur variable, treillis allégés.

L’impression 3D SLS autorise des géométries que l’usinage ou l’injection ne peuvent tout simplement pas produire sans outillage dédié. Sur quels paramètres de conception le SLS modifie-t-il concrètement les arbitrages des bureaux d’études ?

Lire également : Découvrez le monde de l'encre et des solutions d'impression

Contraintes de conception SLS comparées à l’injection et au FDM

Le frittage sélectif par laser se distingue des autres procédés de fabrication additive et traditionnelle par l’absence de structures de support. La poudre non frittée soutient chaque couche pendant la construction, ce qui libère le concepteur de nombreuses restrictions géométriques.

Paramètre de conception Injection plastique Impression FDM Impression SLS
Structures de support Non applicable (moule) Nécessaires pour porte-à-faux Aucune (poudre autoportante)
Géométries internes fermées Très limitées (tiroirs de moule) Difficiles à nettoyer Réalisables sans contrainte
Épaisseur minimale de paroi Dépend du moule, souvent supérieure à 1 mm Variable selon la buse Inférieure à 1 mm selon le matériau
Coût unitaire en petite série Élevé (amortissement moule) Faible mais finition limitée Compétitif sans outillage
Imbrication de pièces par lot Impossible Impossible Plusieurs pièces dans un même volume

Ce tableau met en évidence un point souvent sous-estimé : le SLS permet d’imbriquer plusieurs pièces dans un seul cycle de fabrication. Un bureau d’études peut regrouper des composants différents dans le même volume de poudre, ce qui réduit le temps machine par pièce et modifie le calcul économique dès la phase de design.

A découvrir également : 3 conseils clés pour concevoir un robot de trading basé sur l'IA

Les concepteurs qui maîtrisent l’impression technologie SLS intègrent ces paramètres très tôt dans leurs fichiers CAO, avant même de choisir le matériau.

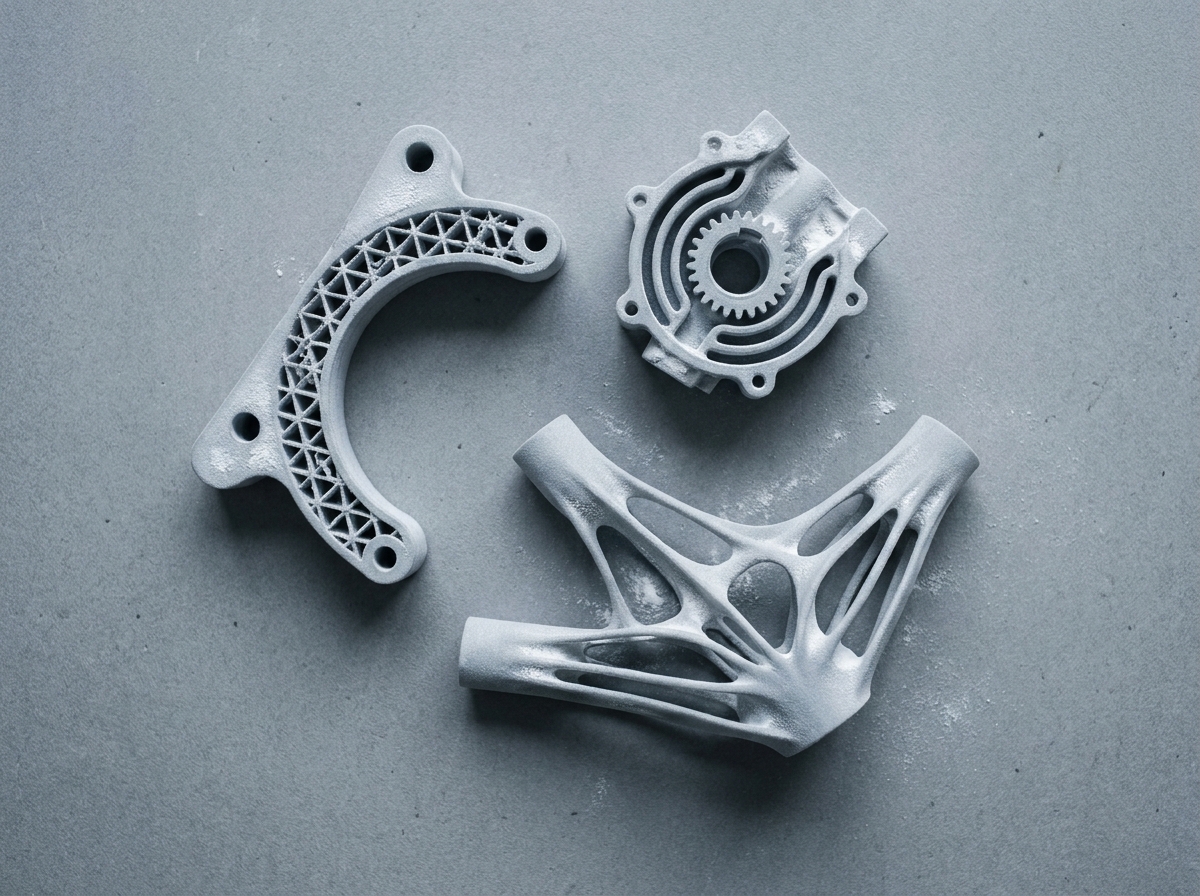

Vue macro de pièces techniques en nylon imprimées en 3D SLS avec structures en treillis et géométries complexes disposées sur fond gris industriel

Liberté géométrique SLS : ce que les bureaux d’études exploitent réellement

L’absence de support ouvre la porte aux canaux internes, aux charnières intégrées et aux assemblages imprimés en une seule passe. En injection, chaque contre-dépouille nécessite un tiroir de moule supplémentaire. En FDM, un canal courbe impose un support interne quasi impossible à retirer proprement.

Le SLS supprime la distinction entre complexité géométrique et coût de production. Une pièce simple et une pièce à géométrie complexe consomment le même temps laser par volume fritté. Le surcoût lié à la forme disparaît.

Les cas d’usage les plus documentés concernent l’orthopédie et le dentaire. Des entreprises comme LutraCAD et Artus3D utilisent le SLS pour produire des pièces techniques en lots récurrents, avec des flux de travail CAO optimisés pour itérer rapidement sur l’ajustement patient et l’ergonomie fonctionnelle. Le SLS sert ici de procédé de production régulière, pas de prototypage.

Treillis et allègement structural

Les structures en treillis (lattice) réduisent la masse d’une pièce tout en maintenant sa résistance mécanique. En usinage, produire un treillis interne relève de l’impossible. En SLS, c’est un paramètre du logiciel de conception.

Un ingénieur peut donc arbitrer entre masse, rigidité et coût matière directement dans le fichier, sans se demander si l’atelier saura fabriquer la forme. Ce basculement modifie la logique de conception : on ne dessine plus pour un procédé, on dessine pour une fonction.

Gestion de la poudre et impact sur le design des pièces SLS

La tendance aux systèmes SLS ouverts, documentée par plusieurs acteurs du marché, pousse les concepteurs à intégrer la recyclabilité de la poudre dès la phase de design. Le taux de rafraîchissement de la poudre (proportion de poudre neuve mélangée à la poudre recyclée) influence directement les propriétés mécaniques de la pièce finale.

  • La densité d’imbrication des pièces dans le volume de construction détermine le ratio poudre utilisée/poudre récupérable, ce qui modifie le coût matière par lot.
  • Les épaisseurs de paroi trop fines fragilisent la pièce quand le taux de poudre recyclée augmente, obligeant le concepteur à prévoir des marges géométriques.
  • Les géométries qui piègent la poudre (cavités fermées sans trou d’évacuation) gaspillent du matériau et compliquent le post-traitement.

Concevoir pour le SLS, c’est aussi concevoir pour le cycle de vie de la poudre. Les bureaux d’études qui négligent ce paramètre obtiennent des pièces conformes au cahier des charges mais à un coût matière bien supérieur à l’optimum.

Designer produit travaillant sur un logiciel de CAO pour optimiser une pièce destinée à l'impression 3D SLS dans un bureau d'ingénierie moderne

Matériaux SLS et résistance mécanique : PA12, PA11 et au-delà

Le PA12 (polyamide 12) reste le matériau de référence en frittage laser. Il offre un bon équilibre entre résistance mécanique, stabilité dimensionnelle et facilité de traitement. Le PA11, biosourcé à partir d’huile de ricin, présente une ductilité supérieure et une meilleure résistance aux chocs.

Le choix du matériau modifie les règles de conception. Le PA11, plus souple, tolère des parois plus fines sans rupture. Le PA12 chargé en fibres de verre augmente la rigidité mais impose des épaisseurs minimales plus élevées pour éviter la délamination entre couches.

  • PA12 standard : polyvalent, bonne tenue en température, adapté aux pièces d’assemblage avec clips et charnières.
  • PA11 : plus résistant aux chocs répétés, privilégié pour les pièces soumises à des vibrations ou des flexions cycliques.
  • PA12 chargé verre : rigidité accrue pour les pièces structurelles, mais post-traitement plus exigeant (surface granuleuse).
  • TPU (polyuréthane thermoplastique) : pièces souples et joints fonctionnels, un segment en croissance sur les imprimantes SLS récentes.

Le matériau dicte la géométrie autant que la fonction. Un concepteur qui change de poudre en cours de projet doit souvent reprendre ses épaisseurs de paroi, ses rayons de congé et ses tolérances d’assemblage.

Post-traitement des pièces SLS : un paramètre de conception à part entière

Le post-traitement ne se limite pas au dépoudrage. Sablage, teinture, lissage chimique ou infiltration : chaque étape modifie les cotes finales de la pièce. Un entretien publié par AMT PostPro souligne que le post-traitement est bien plus qu’une étape finale, c’est un paramètre qui conditionne la conception initiale.

Un concepteur qui prévoit un lissage chimique doit anticiper un léger retrait dimensionnel. Celui qui destine sa pièce à la teinture doit éviter les zones de poudre partiellement frittée, qui absorbent le colorant de manière irrégulière. Le fichier CAO intègre le post-traitement ou la pièce finie sera hors tolérance.

Le frittage sélectif par laser ne remplace pas l’injection pour les grandes séries. Il redéfinit la façon dont un ingénieur aborde la conception d’une pièce technique en petite et moyenne série. La géométrie n’est plus limitée par l’outillage, le coût unitaire ne dépend plus de la complexité formelle, et le matériau devient une variable d’optimisation plutôt qu’une contrainte figée.
